2014/12/25

Manual Instruções Serviço Motores EFI - Diesel Tipos E71, E75 e E79 (1/2)


Hoje é dia de Natal, o que para muitos é sinónimo de época de partilha...
Pois no blogue Rodas de Viriato é só mais um dia de partilha, pois o espírito de Natal está presente todos os dias nas nossas publicações.

Mas aproveitamos a época para ter uma boa desculpa para partilhar mais um manual, sem pedir nada em troca!
(outros manuais já divulgados Datsun Sado, Tramagal DDM 143 M, Famel Faxion 50, EFS, Casal...)
Quem quiser pode abrir as imagens numa nova página usando o botão do lado direito do rato e, depois de gravadas no computador, é só imprimir.

Pois este manual é de instruções de serviço para os motores EFI (licença Hatz) - Diesel tipo E 71, EFI - Diesel tipo E 75 e EFI - Diesel tipo E 79.
Estes motores foram produzidos pela Eduardo Ferreirinha & Irmão - Motores e Máquinas EFI., S.A.R.L., na cidade do Porto.

Dividimos a apresentação do manual em duas partes, não só devido ao tamanho/quantidade de fotos, mas também porque o próprio manual está dividido em duas partes como podem ver pelas sequência de imagens que publicamos.

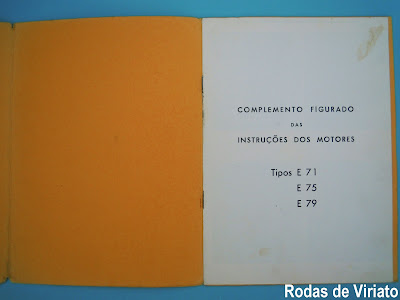

Assim sendo hoje mostramos a parte intitulada de "Complemento Figurado das Instruções dos Motores Tipos E 71, E 75 e E 79".

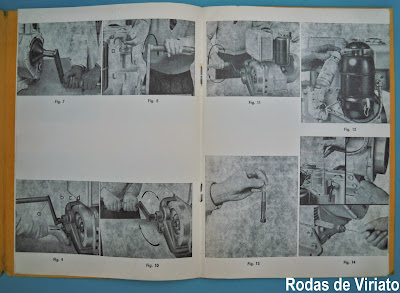

As imagens são a preto e branco, tendo sido usadas fotografias dos motores onde são explicados os passos descritos na parte do texto, muitas das vezes com indicações esquemáticas sobrepostas às imagens.

Como é frequente neste tipo de publicações, também recorreram aos "diagramas explodidos", onde as peças são desmontadas pelas ordem de montagem.

O manual termina com um esquema eléctrico do motor, onde consta uma bateria K 156.

Na contra capa podemos ver que o manual foi impresso na Tipografia Marca, no Porto - Rua Morgado Mateus 55.
